一、用途

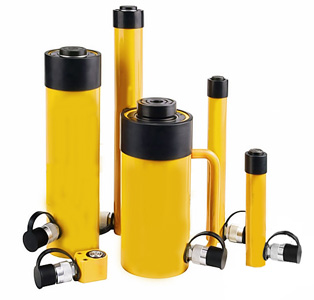

本公司生產的JRC系列單作用千斤頂（單動式千斤頂），設計有安全保壓裝置，內置卸壓閥防止過載，以保護千斤頂以利于安全操作。該裝置的連接采用的是高壓膠管和螺紋接頭連接，具有使用快捷，并克服快速傳統接頭漏油缺點主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。
二、基本參數：表中參數可能因為改良而變更，恕不另行通知。
| 型號 |
承載能力 (t) |
行程 (mm) |
有效面積 (cm2) |
液壓油容量 (cm3) |
本體高度A (mm) |
伸展高度 B (mm) |
外徑 D (mm) |
柱塞直徑 F (mm) |
重量 (kg) |
| TDRC05005 | 50 | 50 | 77.0 | 385 | 162 | 212 | 130 | 70 | 17 |
| TDRC05010 | 50 | 100 | 77.0 | 770 | 212 | 312 | 130 | 70 | 20 |
| TDRC05015 | 50 | 150 | 77.0 | 1155 | 262 | 412 | 130 | 70 | 23 |
| TDRC05020 | 50 | 200 | 77.0 | 1540 | 312 | 512 | 130 | 70 | 27 |
| TDRC05025 | 50 | 250 | 77.0 | 1924 | 362 | 612 | 130 | 70 | 31 |
| TDRC05030 | 50 | 300 | 77.0 | 2309 | 412 | 712 | 130 | 70 | 34 |
| TDRC10005 | 100 | 50 | 143.07 | 715 | 195 | 245 | 185 | 100 | 19 |
| TDRC10010 | 100 | 100 | 143.07 | 1430 | 245 | 345 | 185 | 100 | 29 |
| TDRC10015 | 100 | 150 | 143.07 | 2145 | 295 | 445 | 185 | 100 | 40 |
| TDRC10020 | 100 | 200 | 143.07 | 2861 | 345 | 545 | 185 | 100 | 50 |
| TDRC10025 | 100 | 250 | 143.07 | 3576 | 395 | 645 | 185 | 100 | 61 |
| TDRC10030 | 100 | 300 | 143.07 | 4291 | 445 | 745 | 185 | 100 | 71 |
| TDRC15005 | 150 | 50 | 198.6 | 993 | 196 | 246 | 205 | 114 | 39 |
| TDRC15010 | 150 | 100 | 198.6 | 1986 | 246 | 346 | 205 | 114 | 52 |
| TDRC15015 | 150 | 150 | 198.6 | 2978 | 296 | 446 | 205 | 114 | 65 |
| TDRC15020 | 150 | 200 | 198.6 | 3971 | 346 | 546 | 205 | 114 | 78 |
| TDRC15025 | 150 | 250 | 198.6 | 4964 | 396 | 646 | 205 | 114 | 92 |
| TDRC15030 | 150 | 300 | 198.6 | 5957 | 446 | 746 | 205 | 114 | 105 |
| TDRC20005 | 200 | 50 | 265.9 | 1330 | 216 | 266 | 235 | 133 | 55 |
| TDRC20015 | 200 | 150 | 265.9 | 3989 | 316 | 466 | 235 | 133 | 91 |
| TDRC20030 | 200 | 300 | 265.9 | 7977 | 466 | 766 | 235 | 133 | 146 |
| TDRC25005 | 250 | 50 | 366.4 | 1832 | 235 | 285 | 275 | 165 | 102 |
| TDRC25015 | 250 | 150 | 366.4 | 5497 | 335 | 485 | 275 | 165 | 136 |
| TDRC25030 | 250 | 300 | 366.4 | 10993 | 485 | 785 | 275 | 165 | 207 |
| TDRC30005 | 300 | 50 | 456.2 | 2281 | 312 | 362 | 310 | 197 | 184 |
| TDRC30015 | 300 | 150 | 456.2 | 6843 | 412 | 562 | 310 | 197 | 232 |
| TDRC30030 | 300 | 300 | 456.2 | 13685 | 562 | 862 | 310 | 197 | 303 |
| TDRC40005 | 400 | 50 | 559.9 | 2800 | 375 | 425 | 350 | 216 | 270 |
| TDRC40015 | 400 | 150 | 559.9 | 8399 | 475 | 625 | 350 | 216 | 330 |
| TDRC40030 | 400 | 300 | 559.9 | 16797 | 625 | 925 | 350 | 216 | 421 |
| TDRC50005 | 500 | 50 | 730.6 | 3653 | 419 | 469 | 400 | 248 | 401 |
| TDRC50015 | 500 | 150 | 730.6 | 10959 | 519 | 669 | 400 | 248 | 480 |
| TDRC50030 | 500 | 300 | 730.6 | 21918 | 669 | 969 | 400 | 248 | 599 |
| TDRC60005 | 600 | 50 | 855.3 | 4276 | 429 | 479 | 430 | 267 | 474 |
| TDRC60015 | 600 | 150 | 855.3 | 12829 | 529 | 679 | 430 | 267 | 565 |
| TDRC60030 | 600 | 300 | 855.3 | 25659 | 679 | 979 | 430 | 267 | 701 |
| TDRC80005 | 800 | 50 | 1176.3 | 5881 | 474 | 524 | 505 | 317 | 741 |
| TDRC80015 | 800 | 150 | 1176.3 | 17644 | 574 | 724 | 505 | 317 | 868 |
| TDRC80030 | 800 | 300 | 1176.3 | 35288 | 724 | 1024 | 505 | 317 | 1058 |
| TDRC100005 | 1000 | 50 | 1465.7 | 7329 | 564 | 614 | 560 | 343 | 1062 |
| TDRC100015 | 1000 | 150 | 1465.7 | 21986 | 664 | 814 | 560 | 343 | 1213 |
| TDRC100030 | 1000 | 300 | 1465.7 | 43972 | 814 | 1114 | 560 | 343 | 1439 |
三、使用方法
1、如泵體的油量不足時，需先向泵中加入工作油（10#機油）才能工作。
2、估計起重量，切忌超載使用。
3、確定起重物的重心，選擇千斤頂著力點，同時必須考慮到地面軟硬程度是否墊以堅韌的木材，以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后，應及時用堅韌的木材將重物支撐牢，禁止將千斤頂作為支撐物使用，禁止數臺千斤頂同時并用，以免負荷不均衡，產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。將放油螺釘旋松，油缸卸荷。
6、電動泵請參照電動使用說明書。
四、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
五、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2 、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖?，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5 、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。
